No post
anterior abordamos o
detalhamento da visão Dados com a aplicação da dinâmica de Análise de Cenário
utilizada na Oficina
ABEP-FACIN,
realizada pelo Serpro em parceria com a Associação Brasileira de Entidades Estaduais de Tecnologia da Informação e Comunicação (ABEP).
A dinâmica
compreende as atividades de identificação do problema, modelagem, análise e
construção dos cenários atual e proposto (solução do problema).
Na PRODEMGE o cenário utilizado foi a
implantação de uma solução corporativa de geoprocessamento no Estado de Minas
Gerais, aqui identificada apenas como Projeto GEO.
Nesta postagem
abordaremos o detalhamento da visão Infraestrutura do Projeto GEO utilizando o Framework de Arquitetura Corporativa para Interoperabilidade no Apoio à Governança (FACIN), conforme figura 1.

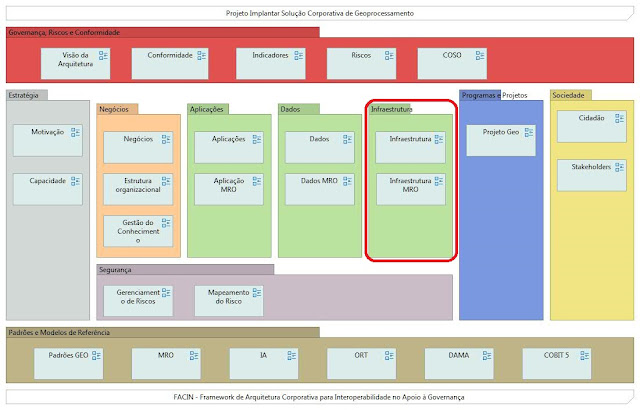

Figura 1: Detalhamento da visão Infraestrutura do Projeto
GEO
Podemos
observar que a função de ”Geração e atualização e dados geoespaciais” é a
principal entidade que define o serviço de “Desenvolvimento e manutenção do
ambiente de dados geoespacais”.
A infraestrutura
que suporta esse serviço de aplicativo é composta por ambientes de
desenvolvimento e produção, os quais permitem a criação de diferentes mapas
temáticos, formados por camadas sobrepostas de dados geoprocessados.
Permitem,
também, a formulação de pesquisas e consultas sobre a localização, fotos e
outras informações dos órgãos do Estado, referenciadas geograficamente.
O “Portal de
Geoprocessamento” é um ambiente suportado pelo ArcGIS GEO e composto por
servidores de aplicação, serviços e bando de dados, cuja principal função é o
“Visualizador de camadas”.
Observa-se que
o GEO.MG é a interface do Portal de Geoprocessamento que generaliza as
interfaces para cada grupo de camadas a que o usuário tem acesso.
O usuário final
é a população em geral que terá acesso à aplicação via internet. O sistema é
baseado na Arquitetura Internet (WEB), onde a aplicação do cliente ficará no Servidor
WEB GEO P01, que terá acesso direto ao servidor de banco de dados PostgreeSQL
GEO P01.
A figura 2
ilustra a relação entre as camadas de aplicação e infraestrutura da IDE de
Geoprocessamento.
Figura 2: IDE de
Geoprocessamento - visão Infraestrutura
O Plano Diretor
de Tecnologia da Informação e Comunicação – PDTIC do Estado de Minas Gerais
diz:
“Enquanto a governança de TIC é o sistema
pelo qual a atual e a futura utilização da TIC é dirigida e controlada,
envolvendo avaliar e direcionar a utilização de TIC para apoiar o órgão e o
acompanhamento deste uso para realizar planos, incluindo a estratégia e as
políticas de utilização de TIC dentro de um órgão, a gestão de TIC é
responsável pelo planejamento, desenvolvimento, execução e monitoramento das
atividades de TIC em consonância com a direção.”
Para tanto o modelo
de Governança de TIC atualmente em prática no Estado foi avaliado considerando
modelos de referência do Control Objectives for Information and Related
Technologies (COBIT 5) e a norma ISO/IEC 38500:2009. O modelo segue as
recomendações e boas práticas de mercado.
Diante disto a
figura 3 ilustra a aplicação dessas boas práticas através dos processos de
governança e gestão priorizados pela Prodemge.
Figura 3: Governança de TI
- COBIT 5
A aplicação na
Prodemge das boas práticas de governança e gestão, em relação às atividades
recomendadas pelo COBIT 5, estão perfeitamente alinhadas às atividades
desempenhadas pelas pessoas nas diversas áreas da empresa e mapeadas no Plano
de Capacidade TDABC Model.
As atividades
mapeadas são disponibilizadas para toda a empresa, em consonância com a nossa
política de Gestão do Conhecimento, através da plataforma de EAD - Modelo de Responsabilidade Organizacional,
conforme ilustrado na figura 4.
Figura 4: Plataforma EAD - MRO
- visão Infraestrutura
O ambiente de Produção EAD é
suportado por servidores de aplicação e banco de dados MYSQL, cuja principal
função é o compartilhamento e o armazenamento da documentação das funções de
Plano de Capacidade, Otimização da Produtividade e Experiência dos Empregados.
O próximo passo é preparar a
infraestrutura para suportar o ambiente do Repositório de arquivos na
plataforma DSPACE.
O modelo proposto utiliza-se de dois
componentes: elementos e relacionamentos, descritos na tabela 1. As cores dos
elementos representam as camadas do ArchiMate
e sua respectiva correspondência com o TOGAF.
Fonte: ArchiMate 3.0 – Um
Guia de Bolso
Acesse aqui o
detalhamento completo da aplicação da dinâmica de Análise de Cenário,
apresentada na Oficina ABEP-FACIN e utilizada pela PRODEMGE, para implantar uma solução corporativa de geoprocessamento
no Estado de Minas Gerais, utilizando o FACIN.
No próximo artigo abordaremos
o detalhamento da visão Segurança do Projeto GEO utilizando o FACIN!
Autores: Ademilson Monteiro, Antonio Plais, Guttenberg Ferreira Passos, Leonardo Grandinetti Chaves e Sandro Laudares
Autores: Ademilson Monteiro, Antonio Plais, Guttenberg Ferreira Passos, Leonardo Grandinetti Chaves e Sandro Laudares
